A quoi sert une pompe à vis ?

A pompe à vis - également connue sous le nom de pompe à vis excentrée ou pompe à vis unique - est une pompe volumétrique qui transfère le fluide par la rotation d'une ou plusieurs vis hélicoïdales. Contrairement aux pompes centrifuges, les pompes à vis déplacent le fluide axialement le long de l'axe de la vis avec un minimum de turbulences, ce qui les rend exceptionnellement bien adaptées à la manipulation de fluides visqueux, sensibles au cisaillement ou chargés de solides. Des usines de traitement des eaux usées aux lignes de transformation des aliments, les pompes à vis sont indispensables dans des dizaines de secteurs industriels . Cet article explore leurs principes de fonctionnement, leurs applications, leurs composants structurels et pourquoi le choix du bon fabricant de pompes à vis est important pour une efficacité opérationnelle à long terme.

Comment fonctionnent les pompes à vis : le principe de fonctionnement de base

Le principe de fonctionnement de la pompe à vis est basé sur le déplacement positif. Dans une pompe monovis (pompe à vis excentrée), un rotor monovis tourne de manière excentrique à l'intérieur d'un stator en élastomère. Le rotor est généralement en acier trempé avec un profil hélicoïdal, tandis que le stator est un manchon en élastomère à double hélice logé dans un boîtier métallique. Au fur et à mesure que le rotor tourne, des cavités scellées se forment entre le rotor et le stator, et le fluide est progressivement poussé de l'extrémité d'aspiration vers l'extrémité de refoulement dans un écoulement régulier et sans pulsation.

Ce mécanisme distingue les pompes à vis des pompes péristaltiques ou à engrenages. Parce que les cavités sont scellées et se déplacent continuellement sans reflux, l'accumulation de pression est constante et le débit est proportionnel à la vitesse de rotation . Selon les références techniques de l'Hydraulic Institute (HI), les pompes à vis excentrée sont évaluées pour des viscosités allant de 1 cP à plus de 1 000 000 cP, ce qui en fait l'une des technologies de traitement des fluides les plus polyvalentes disponibles.

Le stator des pompes à vis excentrée est un composant d’usure critique. Son matériau élastomère — caoutchouc naturel, NBR, EPDM ou FKM — doit être adapté aux propriétés chimiques et à la température du fluide pompé. Un décalage entraîne un gonflement ou une fissuration prématurée du stator. C'est pourquoi la sélection des pièces de rechange appropriées pour les pompes à vis excentrée auprès d'un fabricant expérimenté de pompes à vis est essentielle pour la longévité de la pompe.

Utilisations principales des pompes à vis dans tous les secteurs

Les utilisations les plus répandues des pompes à vis couvrent les secteurs de l’environnement, de l’industrie, de l’alimentation et de l’énergie. Leur action de pompage douce et à faible cisaillement est idéale pour les fluides qui ne doivent pas être émulsionnés, aérés ou dégradés. Vous trouverez ci-dessous un aperçu structuré des secteurs clés et du rôle spécifique que jouent les pompes à vis dans chacun d’eux.

Pompes à vis pour eaux usées (applications de pompes à vis pour eaux usées et de pompes à vis pour boues) représentent l’un des segments d’utilisation les plus importants au monde. Selon le Global Water Intelligence Market Report 2022, les investissements dans les infrastructures de traitement des eaux usées ont dépassé 130 milliards de dollars par an, les pompes à vis excentrée représentant une part importante des achats d’équipements de traitement des boues dans le monde. Leur capacité à traiter des boues à des concentrations de matières sèches allant jusqu'à 10 % DS les rend bien supérieures aux alternatives centrifuges dans de telles conditions.

Comparaison des performances des applications : pompe à vis par rapport à d'autres types de pompes

Comprendre dans quels domaines les pompes à vis surpassent les alternatives aide les ingénieurs et les responsables des achats à prendre des décisions éclairées. Le graphique à barres horizontales suivant compare les principaux attributs de performances de quatre types de pompes industrielles courantes pour les applications de fluides visqueux.

Comme le montre le graphique, les pompes monovis sont à la pointe de la gestion de la viscosité et de la sensibilité au cisaillement , ce qui explique leur prévalence dans les applications de pompes à vis alimentaires (par exemple, concentré de tomate, yaourt, chocolat) et dans les transferts de boues pharmaceutiques. Les pompes à engrenages sont compétitives en termes d'efficacité énergétique pour les fluides propres et à faible viscosité, mais leurs composants à jeu réduit ne conviennent pas aux fluides chargés de solides ou abrasifs. Les pompes centrifuges, bien que rentables pour les fluides aqueux à faible viscosité, perdent rapidement leur efficacité lorsque la viscosité dépasse 200 cP et sont totalement inadaptées au domaine des pompes à vis excentrée.

Types de pompes à vis et leurs différences structurelles

Comprendre les différents types de pompes à vis aide les ingénieurs à sélectionner la bonne configuration pour leur application spécifique. Le marché des pompes à eau à vis englobe plusieurs configurations distinctes, chacune optimisée pour différentes propriétés de fluide et environnements d'installation.

Pompe à vis unique (pompe à cavité progressive)

Variante la plus largement déployée, la pompe monovis utilise un rotor hélicoïdal à l'intérieur d'un stator en élastomère. Il gère des viscosités jusqu'à 1 000 000 mPas, une teneur en solides jusqu'à 40 % en poids et fournit des débits de 0,01 m3/h à plus de 500 m3/h selon la taille du modèle. Le rotor à vis unique est le cœur de la pompe : sa construction en acier trempé chromé offre une résistance à l'usure dans les services abrasifs, tandis que sa géométrie hélicoïdale détermine l'efficacité volumétrique de la pompe.

Pompe à double vis

Les pompes à double vis utilisent deux rotors hélicoïdaux engrenés, permettant des débits et des pressions plus élevés que les conceptions à vis unique. Ils sont privilégiés dans le secteur pétrolier et gazier pour les applications à écoulement multiphasique. Cependant, ils ne sont généralement pas adaptés aux fluides très visqueux ou abrasifs en raison de leurs jeux rotor-rotor plus serrés.

Pompe à vis verticale

La pompe à vis verticale est une variante submersible ou semi-submersible conçue pour un fonctionnement monté sur puisard ou installé dans une fosse. Il élimine le besoin d'un amorçage externe et est idéal pour les puisards, les réservoirs et les installations souterraines. La configuration verticale minimise l'utilisation de l'espace au sol et est courante dans les stations de relevage des eaux usées municipales et les fosses à effluents industriels.

Pompe à vis pour eaux usées et pompe à vis pour boues

Ceux-ci se différencient fonctionnellement par la concentration et la nature des solides dans le fluide pompé. Pompes à vis pour eaux usées traiter les eaux usées municipales brutes à contenu fibreux et solide, tout en pompes à vis pour boues sont conçus pour les biosolides épaissis (généralement 2 à 8 % DS) ou même les gâteaux déshydratés (jusqu'à 30 % DS). Les deux s'appuient sur une technologie à cavité progressive mais utilisent des stators renforcés et des joints universels robustes pour répondre aux demandes de couple plus élevées des supports denses.

Débit de la pompe à vis en fonction de la vitesse de rotation : courbe de performances

L'une des caractéristiques les plus importantes d'une pompe à vis est la relation linéaire entre la vitesse de rotation (RPM) et le débit volumétrique. Contrairement aux pompes centrifuges dont la courbe débit-pression est parabolique et sensible aux changements de viscosité, les pompes à vis fournissent un débit par tour presque constant sur une large plage de pressions de fonctionnement. Le graphique linéaire suivant illustre comment le débit évolue en fonction de la vitesse pour une pompe monovis représentative à deux pressions différentielles.

Cette linéarité est pratiquement significative : elle signifie que un entraînement à fréquence variable (VFD) peut contrôler avec précision le débit en ajustant la vitesse du moteur , permettant un dosage et un dosage précis sans vannes de contrôle de débit supplémentaires. Pour les applications de dosage de produits chimiques, de portionnement d'aliments ou de remplissage de produits pharmaceutiques, cette caractéristique élimine le besoin de corrections de mesure en aval. La légère diminution du débit à des pressions différentielles plus élevées (visible sur le graphique) est due à un glissement accru — un phénomène bien compris géré par la sélection de la géométrie du stator et de l'élastomère appropriés pour l'application.

Composants de pompe à vis : ce qui fait un système de pompe de qualité

Une compréhension complète des accessoires et des composants internes des pompes à vis est essentielle pour la planification de la maintenance et l’analyse du coût total de possession. Les pompes à vis excentrée se composent d'un nombre relativement restreint de composants clés, ce qui simplifie la gestion des pièces de rechange, mais chaque composant doit respecter des tolérances strictes pour garantir une fiabilité à long terme.

• Rotor à vis unique : Le rotor hélicoïdal en acier chromé trempé. Il doit maintenir une précision dimensionnelle au micron près pour garantir une étanchéité cohérente de la cavité avec le stator. La géométrie du rotor (pas, excentricité, diamètre) est unique à chaque modèle de pompe et configuration d'étage.
• Stator pour pompes à cavité progressive : Le manchon élastomère à double hélice. La sélection d'élastomères (NBR, EPDM, FKM, caoutchouc naturel) est adaptée aux exigences de compatibilité chimique, de température et d'abrasion. Le stator est généralement le premier composant à devoir être remplacé lors d’une maintenance programmée.
• Ensemble joint universel/tige d'entraînement : Transmet un mouvement de rotation excentrique du moteur au rotor. Soumis à des contraintes de flexion cycliques, ces joints doivent être fabriqués en acier allié de haute qualité et correctement lubrifiés.
• Joint mécanique/joint d'emballage : Empêche le liquide de fuir le long de l'arbre d'entraînement. Le choix entre des garnitures mécaniques simples, doubles ou tandem dépend de la toxicité du fluide, de la pression et de la température.
• Brides / Carter d'aspiration et de refoulement : Le boîtier sous pression en fonte, fonte ductile, acier inoxydable ou acier duplex en fonction des exigences de corrosion.
• Réducteur à engrenages/accouplement d'entraînement : La plupart des pompes à vis excentrée fonctionnent à des vitesses comprises entre 60 et 300 tr/min, nécessitant un réducteur entre le moteur (généralement 1 400 à 3 000 tr/min) et l'arbre de la pompe.

En tant que fabricant leader de pompes à vis, Industrie Cie., Ltd de pompe de Jingjiang Meijia. fournit une gamme complète de pièces de rechange pour pompes à vis excentrée compatibles avec la plupart des grandes marques mondiales de pompes. Qu'il s'agisse d'un rotor à vis unique de remplacement, d'un nouveau stator pour pompes à vis excentrée ou d'un ensemble complet de tiges d'entraînement, l'équipe d'ingénierie de Meijia fournit des pièces qui respectent ou dépassent les spécifications dimensionnelles et matérielles des constructeurs d'origine. Cette compatibilité croisée fait de Meijia un fournisseur apprécié d'accessoires de pompes à vis pour les responsables de maintenance cherchant à réduire la complexité des stocks de pièces de rechange.

Tendances d’adoption de l’industrie : croissance du marché des pompes à vis par secteur

Le marché mondial des pompes à vis excentrée s'est développé de manière constante au cours de la dernière décennie, stimulé par les investissements dans les infrastructures de traitement des eaux usées, les réglementations en matière de sécurité alimentaire exigeant des conceptions de pompes hygiéniques et le besoin de l'industrie pétrolière et gazière en équipements de transfert multiphasiques fiables. Le graphique à colonnes suivant illustre la croissance estimée du déploiement mondial des pompes à vis excentrée dans les principaux secteurs de 2019 à 2024, indexée sur 2019 = 100.

Le secteur du traitement des eaux usées affiche la trajectoire de croissance la plus spectaculaire, reflétant les engagements politiques mondiaux en faveur de l'expansion des infrastructures d'égouts municipaux, en particulier en Asie-Pacifique et en Amérique latine. Le segment des pompes à vis alimentaires a connu une croissance rapide en raison des exigences de conception hygiénique introduites par des normes telles que l'EHEDG (European Hygienic Engineering and Design Group) et les normes sanitaires 3-A, qui favorisent les pompes à vis excentrée pour leur compatibilité CIP/SIP (nettoyage sur place/stérilisation sur place). Les secteurs des produits chimiques et du papier et de la pâte à papier affichent une croissance plus régulière et progressive.

Radar de capacité de pompe à vis : aperçu des performances multidimensionnelles

Pour fournir une vue complète des performances des pompes monovis par rapport aux alternatives à double vis et centrifuges, le graphique radar ci-dessous évalue simultanément cinq dimensions clés. Ce type de comparaison multi-axes est recommandé dans les méthodologies de sélection technique provenant de sources telles que l'Association européenne des fabricants de pompes (Europump) et l'Institut hydraulique (HI).

La comparaison radar valide les pratiques d'ingénierie : les pompes monovis sont la solution privilégiée lorsque la complexité des fluides est élevée — que cela signifie une viscosité élevée, une teneur importante en matières solides, une biologie sensible au cisaillement ou l'exigence d'un dosage volumétrique précis. Les pompes centrifuges restent rentables pour les applications de fluides propres à haut débit et à faible viscosité, où leur efficacité et leur faible coût d'acquisition justifient leur choix. À mesure que les exigences des applications s'éloignent de cet idéal de fluide propre, le profil de capacité complet de la pompe monovis devient de plus en plus difficile à égaler.

Gamme de produits de pompes monovis Meijia : performances réelles

L'image suivante montre trois modèles représentatifs de la gamme de pompes à vis unique de Jingjiang Meijia Pump Industry, démontrant la gamme de configurations disponibles pour différentes exigences d'installation et d'application.

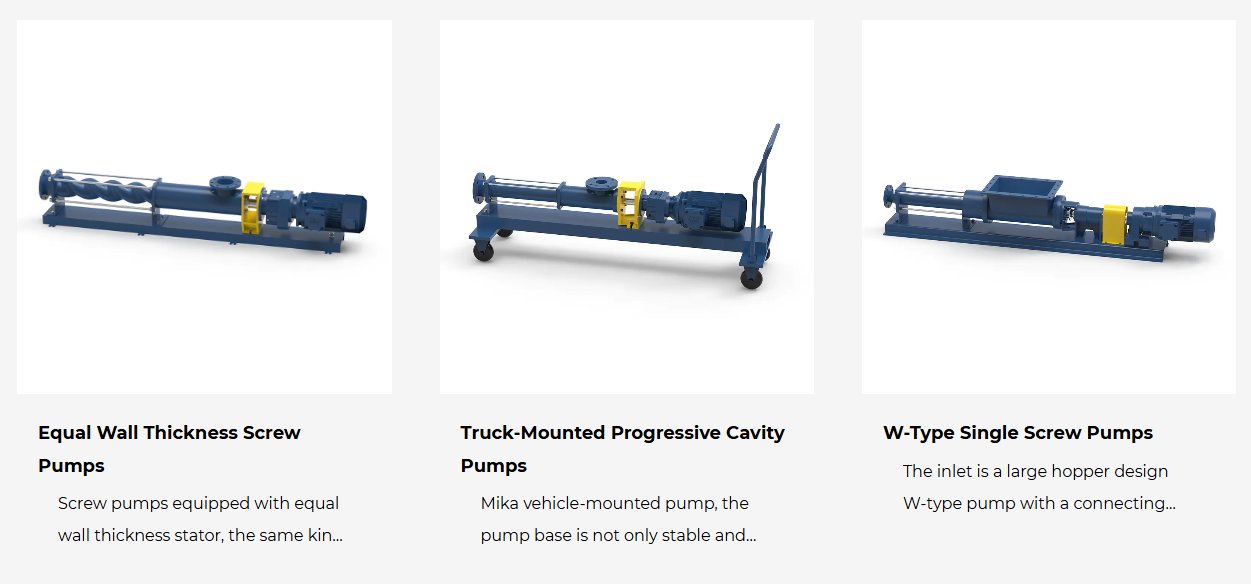

Figure 6 : Gamme de produits de pompes à vis unique Meijia Pump Industry. De gauche à droite : Pompe à vis unique à épaisseur de paroi égale pour un service de fluide visqueux standard ; Pompe à vis excentrée montée sur camion pour les opérations de transfert mobiles ; Pompe monovis de type W avec grande entrée de trémie pour matériaux à haute viscosité et semi-solides. Tous les modèles intègrent des rotors à vis unique usinés avec précision et un stator interchangeable pour les conceptions de pompes à vis excentrée.

Comme indiqué ci-dessus, la gamme de produits Meijia couvre les principaux scénarios d'installation rencontrés dans les applications sur le terrain. Le Pompe à vis unique à épaisseur de paroi égale offre une compression constante de la paroi du stator sur toute sa longueur, prolongeant considérablement la durée de vie du stator par rapport aux conceptions conventionnelles à alésage uniforme – particulièrement important dans les applications de pompes à vis à boues abrasives. Le Pompe à cavité progressive montée sur camion répond aux exigences mobiles de déshydratation et de transfert d’urgence, offrant un déploiement rapide sans infrastructure fixe. Le Pompe de type W avec son entrée de trémie surdimensionnée, il est spécialement conçu pour les boues, les pâtes et les matériaux semi-solides à haute concentration qui ne peuvent pas être introduits par gravité dans les configurations d'entrée standard.

Industrie Cie., Ltd de pompe de Jingjiang Meijia. , situé au n° 36 Xintai Road, zone de développement économique et technologique de Jingjiang, province du Jiangsu, apporte des décennies d'expérience en fabrication à la conception et à la production de pompes monovis. En tant que fabricant professionnel de pompes à vis, Meijia intègre un usinage CNC avancé, une vulcanisation de précision du caoutchouc pour la production de stators et un contrôle qualité interne rigoureux à chaque étape de la production. L'entreprise sert ses clients dans les secteurs du traitement environnemental de l'eau, de la chimie, du papier et de la pâte à papier, de l'alimentation et de la pharmacie, de la pétrochimie et de l'énergie, en appliquant une connaissance approfondie des applications pour adapter la configuration de pompe et les accessoires de pompe à vis appropriés à chaque tâche.

Critères de sélection : choisir la pompe à vis adaptée à votre application

La sélection d'une pompe à vis nécessite une évaluation structurée des propriétés du fluide, des conditions du système et des exigences opérationnelles. Les paramètres suivants doivent être définis avant de contacter un fabricant de pompes à vis pour une recommandation de pompe.

1. Viscosité et rhéologie du fluide : Viscosité dynamique (mPas ou cP) à température de fonctionnement. Les fluides non newtoniens (pseudoplastiques, thixotropes) nécessitent des données supplémentaires : courbes de taux de cisaillement et de viscosité si disponibles.
2. Teneur en solides et taille des particules : Pourcentage en poids ou en volume, diamètre maximal des particules, nature fibreuse ou abrasive. Cela détermine la dureté de l’élastomère du stator et le traitement de la surface du rotor.
3. Débit requis et pression différentielle : Débits minimum, normal et maximum (m3/h ou L/min) et différence de pression du système (bar ou psi). Ceux-ci déterminent le nombre d’étages de la pompe et la géométrie rotor/stator.
4. Plage de température : Température de fonctionnement et température maximale du fluide. La température affecte les performances de l'élastomère : des températures élevées peuvent nécessiter des stators en FKM ou EPDM au lieu du NBR.
5. Chimique Compatibility: Le pH du fluide, la teneur en solvant et la présence d'agent oxydant doivent être adaptés à l'élastomère du stator et au matériau du boîtier (fonte, acier inoxydable, duplex).
6. Orientation et espace d'installation : Pompe à vis horizontale, verticale ou installation inclinée. L'espace au sol disponible et les conditions de la hauteur d'entrée affectent la sélection de la configuration de la pompe.
7. Cycle de service et heures de fonctionnement : Fonctionnement continu, intermittent ou en veille. Affecte le type de joint, les spécifications des roulements et les intervalles de maintenance recommandés pour les accessoires de pompe à vis.

L'équipe d'ingénierie de Meijia examine systématiquement ces paramètres pour recommander le modèle de pompe, l'élastomère de stator, la configuration des joints et la disposition d'entraînement appropriés. Cette approche consultative, soutenue par une vaste expérience de fabrication de pompes monovis dans diverses industries, réduit les erreurs de spécifications et évite des pannes prématurées coûteuses sur le terrain.

Stratégie de maintenance et gestion des pièces de rechange pour les pompes à cavité progressive

Une stratégie de maintenance bien exécutée prolonge considérablement la durée de vie des pompes à vis excentrée et réduit le coût total de possession. Les deux principaux éléments d'usure d'une pompe monovis sont le stator des pompes à vis excentrée et le rotor monovis, qui suivent tous deux des modèles d'usure prévisibles qui permettent une planification de remplacement en fonction de l'état.

Indicateurs de remplacement du stator

L'usure du stator se manifeste par une réduction progressive de l'efficacité volumétrique : la pompe délivre moins de débit à la même vitesse. Les opérateurs doivent surveiller régulièrement le débit de décharge par rapport à la vitesse. Une baisse de plus de 10 à 15 % à la même vitesse et pression indique généralement que le remplacement du stator doit être programmé. Le fonctionnement d'un stator usé entraîne une augmentation du glissement interne, une génération de chaleur et une usure accélérée du rotor. Meijia fournit un stator universel pour les pompes à vis excentrée dans tous les principaux types d'élastomères et profils de compatibilité, permettant aux opérateurs de remplacer les stators sans être liés aux délais de livraison prolongés des fabricants d'équipement d'origine.

Inspection de la bielle d'entraînement et des joints

L'usure des joints universels est identifiée par des vibrations anormales, une augmentation du bruit ou une inspection visuelle lors d'arrêts planifiés. Les intervalles de remplacement varient considérablement en fonction de l'abrasivité du fluide et de la vitesse de fonctionnement. Dans les applications de pompes à vis pour eaux usées et de pompes à vis pour boues, les joints nécessitent généralement une inspection toutes les 4 000 à 8 000 heures. Les ensembles d'entraînement complets de Meijia sont fabriqués en acier allié avec des joints usinés avec précision, garantissant une transmission de puissance fiable et une durée de vie prolongée des composants.

Protection contre la marche à sec

Le fonctionnement à sec – faire fonctionner la pompe sans fluide – est la condition la plus dommageable pour une pompe à vis. Sans lubrification ni refroidissement par le fluide de procédé, l'élastomère du stator chauffe rapidement et peut être détruit en quelques minutes. Les installations de pompes modernes doivent intégrer une détection de marche à sec (capteurs de température du stator, commutateurs de débit ou surveillance de la pression) avec des verrouillages d'arrêt automatique. Les systèmes de pompes de Meijia peuvent être fournis avec des packages de protection intégrés répondant à ce risque opérationnel critique.
